Módulo de Redundancia y Desacoplamiento de Diodos para Fuentes en Carril DIN

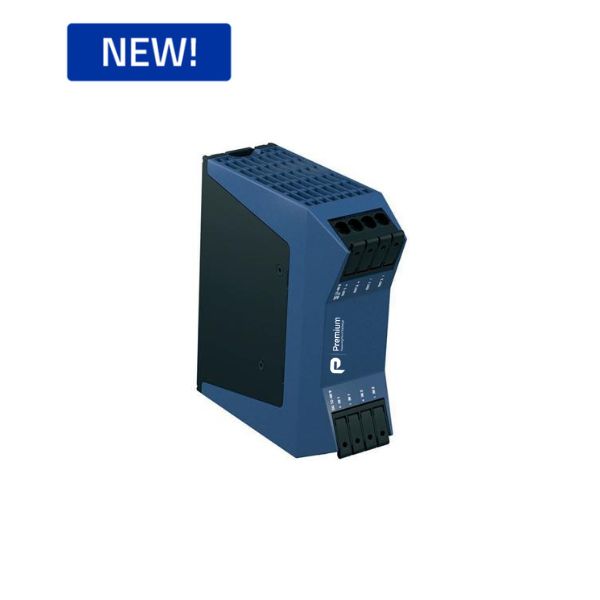

RDM-40
Módulo de Redundancia y Desacoplamiento de Diodos para Fuentes en Carril DIN
El RDM-40 es un módulo de redundancia y desacoplamiento de diodos de alta eficiencia diseñado para sistemas de fuentes de alimentación en carril DIN con salida de 12 V, 24 V o 48 V CC. Admite dos configuraciones de funcionamiento: 2 × 20 A para operación redundante 1+1 estándar con dos fuentes de alimentación, o 1 × 40 A para el desacoplamiento de una única fuente de mayor corriente. Mediante la integración de diodos de desacoplamiento activos, el RDM-40 impide que las corrientes inversas fluyan entre fuentes en paralelo en caso de fallo en la salida secundaria, protegiendo la integridad del sistema y manteniendo la operación continua de las cargas.
A diferencia de las configuraciones básicas de redundancia con diodos pasivos, el RDM-40 utiliza ORing activo de alta eficiencia para minimizar la caída de tensión y la disipación de potencia en la etapa de desacoplamiento, preservando la tensión de salida y la eficiencia completas de la fuente conectada. Es el módulo complementario recomendado para las fuentes de alimentación en carril DIN DPS-120, DPS-240, DPS-480 y DPX-960 de Premium PSU, habilitando una operación verdaderamente redundante 1+1 o paralela 1+n con protección total frente a cortocircuitos secundarios — un escenario que las configuraciones en paralelo básicas no pueden gestionar de forma segura.
El RDM-40 se monta directamente en carril DIN estándar TS35 (EN 60715) junto a las fuentes de alimentación de Premium PSU, sin necesidad de espacio adicional en el armario más allá de la huella de la propia fuente. Su compacto formato en carril DIN, la instalación sin herramientas y la compatibilidad con toda la gama DIN Rail de Premium PSU lo convierten en el complemento natural de cualquier sistema de distribución industrial de 24 VDC o 48 VDC de alta disponibilidad.
CARACTERISTICAS PRINCIPALES
- Configuración 2 × 20 A o 1 × 40 A para operación redundante 1+1 o desacoplamiento de fuente única en sistemas de 12 V, 24 V o 48 V CC.
- ORing activo de alta eficiencia — mínima caída de tensión y disipación de potencia frente a soluciones de diodos pasivos.
- Previene corrientes inversas en caso de fallos en la salida secundaria, protegiendo las fuentes en paralelo y las cargas conectadas.
- Montaje directo en carril DIN estándar TS35 (EN 60715); compatible con DPS-120, DPS-240, DPS-480 y DPX-960.
- Habilita operación redundante 1+1 y paralela 1+n con protección completa frente a cortocircuitos secundarios.
Garantía
2 Años
| Product reference | Input Voltage Range | Output Voltage nom. [VDC] | Input Current | Output Current Redundancy Mode | Output Current Parallel Mode | Efficiency (2) typ. |
|---|---|---|---|---|---|---|
| RDM-40-32440 | 9-56 | 12/24/48 | 2x 20 | 2x 20 | 40 | 99.5 |
