Serie FlexStorm

Módulo monofásico paralelizable de 3kW

Permite instalar hasta seis módulos en un subrack de 19”

Este 3k W Rectificador monofásico de alto rendimiento paralelizable ideal para la industria aplicaciones. La serie FDS-3K se puede paralelizar fácilmente con hasta 24 módulos. La nueva serie FlexStorm de Premium PSU ofrece la flexibilidad, fiabilidad y densidad de potencia que los entornos industriales requieren. Basada en un diseño modular, la solución se adapta fácilmente a las necesidades de cada proyecto mediante la potencia y el control. Una solución escalable que va desde el módulo de alimentación hasta el subbastidor, pasando por el control y la pantalla, y la solución completa como armario.

Diseño para entornos industriales
Alto aislamiento de entrada-salida
Voltaje de salida ajustable
Protocolo de comunicación PMBus
Reparto activo de corriente
LEDs de entrada, salida y alarma
Tecnología de conexión en caliente
Tecnología de intercambio en caliente
Monitoreo en remoto
Paralelizable (con RMS-18K)
Eficiencia hasta 93%

Generación de energía
Subestaciones: alta y media tensión
Suministro eléctrico
Telecomunicaciones
Centros de control y señalización
Minería y petróleo
Ferroviario

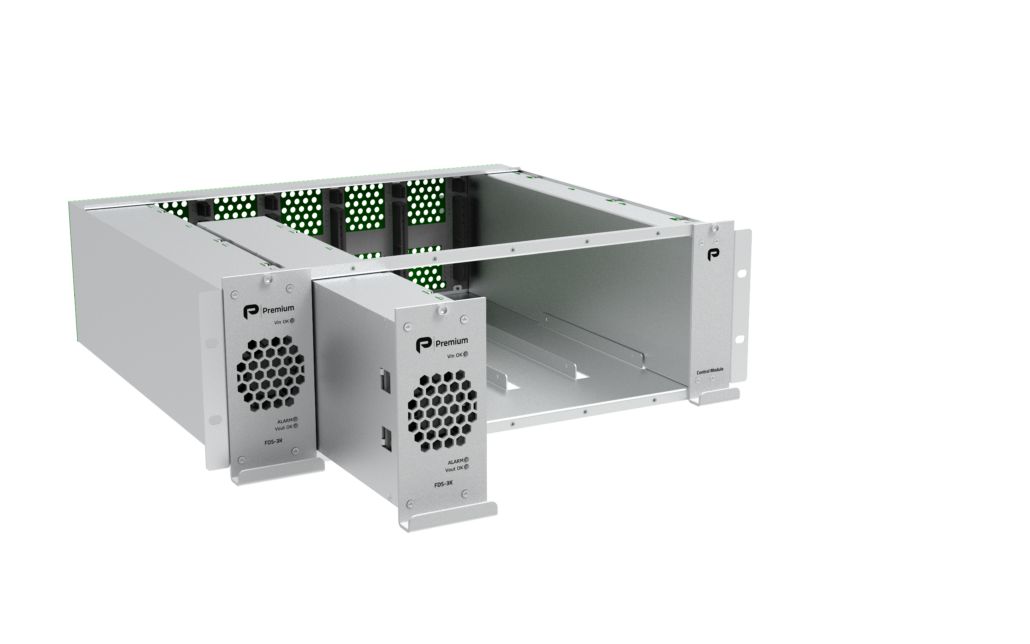

El funcionamiento en paralelo flexibiliza la adaptación de la capacidad a las necesidades cambiantes de carga. Un diseño modular que permite alojar hasta seis módulos en un subrack de 19″.

El número máximo de rectificadores controlados por un sistema de control es de 24, con lo que se consiguen sistemas de hasta 72 kW, con configuración redundante N+N.

Gracias a su alto rendimiento, el consumo de energía es muy bajo. A lo largo de su vida útil, el ahorro en términos de dinero y energía es superior al de los sistemas más antiguos, lo que la convierte en una buena unidad de sustitución.

Módulo monofásico FDS-3K

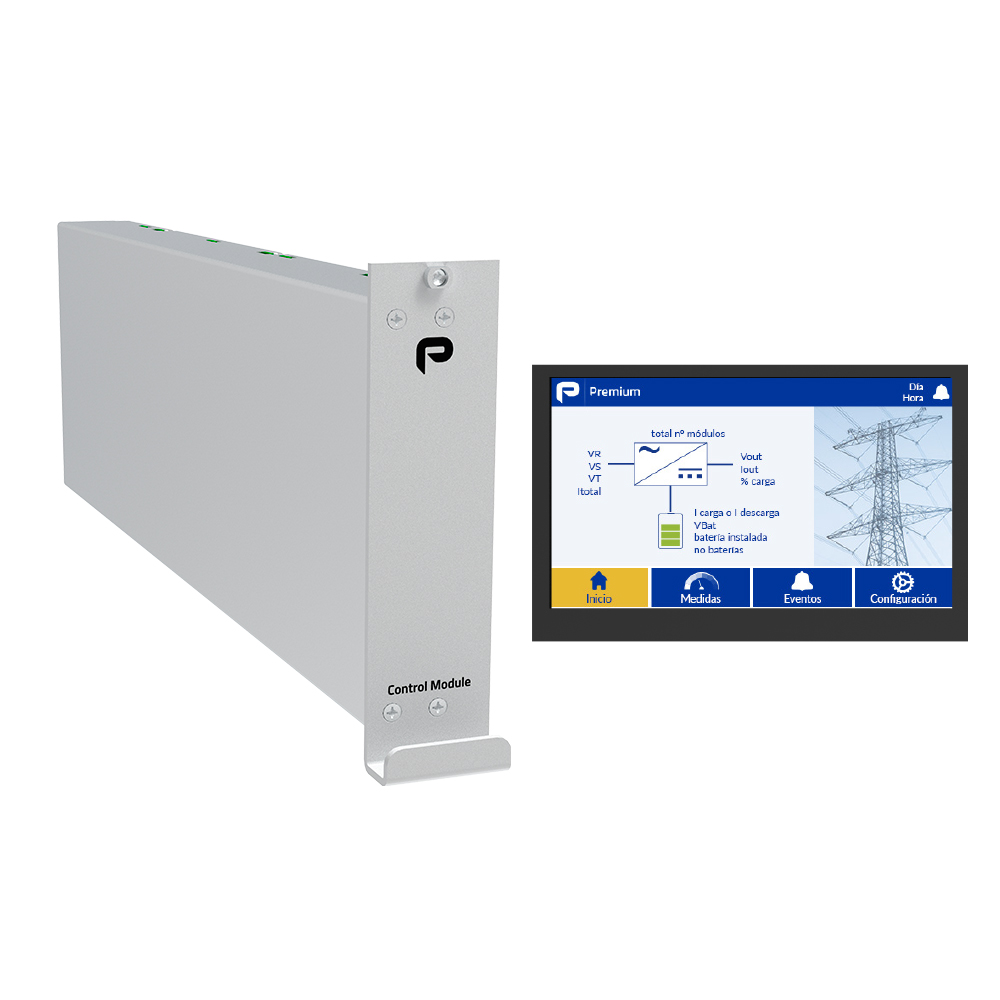

El FDS-3K es un rectificador de 3 kW de alto rendimiento con aislamiento galvánico entre la entrada y la salida. Se puede paralelizar fácilmente con hasta 24 módulos, requiere 4 RMS-18K (19″ Subrack) y un módulo de control para gestionar la paralelización y la comunicación..

El dispositivo está compuesto por dos etapas de potencia, la primera es una Corrección del Factor de Potencia (PFC) y la segunda un Puente Completo Desfasado (PSFB). La etapa PSFB es un convertidor controlado digitalmente y permite la configuración (vía PMBus) de diferentes parámetros dentro de los límites definidos.

El rectificador dispone de tres LED para la indicación local del estado (Vin OK, Vout OK, ALARM). El producto está protegido contra sobretemperatura, sobretensión, sobrecorriente y cortocircuitos. La temperatura se controla mediante un ventilador controlado por PWM, que prolonga la vida útil de los componentes, y cuenta con un ventilador fácil de sustituir.


BAS-18K modular
BAS-18K hotplug
BAS-18K efficiency
BAS-18K Communications
3 years warranty

Especificaciones Técnicas

Entrada

Input Parameter
AC input voltage (nominal) 230 Vac
AC input voltage (range)90...265 Vac
AC input frequency (range)45...65 Hz
Power factor >0.94 (>50% Load)
Efficiency>88 % (>25% Load) | >92% (>100% Load)

Salida

OutputParameter
Default output voltage125Vdc
Output voltage adjustment86…157 Vdc
Maximum output current20 A
Current sharingParallel Active
Static voltage regulation< +/- 1% typical
Response time < 10 ms (∆ 20%-100%-20% Load)
Ripple (BW: 20mHz)< 90 mVpp
Noise (BW: 20MHz)< 200 mVpp

Control

ControlParameter
LEDsGreen: Vin-Vout OK Yellow: Warning Red: Alarm
Alarm & SignalingPMBus to Control System

Entorno

EnvironmentalParameter
Cooling Internal forced air controlled
Max. Relative humidity95% with no condensation
Operating temperature range-10ºC ... 60ºC
Storage temperature-40ºC ... 85ºC
Installation heightUp to 4000m
MTBF250.000 @ 25ºC according to EN29500 (except fan)
