Inversores Multinivel: NPC, FC, CHB y la Frontera RDC-MLI

Del convertidor convencional de dos niveles a las topologías NPC, FC, CHB y de conteo reducido de dispositivos — síntesis arquitectónica para tracción, redes y renovables

|
Premium SA · Barcelona
|
Abril 2026
|
#ElectrónicaDePotencia #InversoresMultinivel #PremiumPSU

Resumen Ejecutivo

Los inversores multinivel (MLI) representan la evolución arquitectónica que hizo viable la electrónica de potencia de media tensión y alta potencia. Su principio fundamental — sintetizar una forma de onda escalonada a partir de varias fuentes CC de menor tensión — resuelve simultáneamente cuatro problemas que el inversor convencional de dos niveles no podía abordar: el límite de tensión de bloqueo de los semiconductores comerciales, la distorsión armónica que penaliza la calidad de potencia, el estrés de dv/dt que destruye el aislamiento de los motores, y las pérdidas de conmutación que impiden alcanzar eficiencias superiores al 97% en el rango de megavatios.

El Principio Fundamental — Síntesis Aditiva de Tensión

Un inversor convencional de dos niveles tiene dos estados de salida posibles por fase: +V/2 y −V/2. La transición entre ellos es abrupta e instantánea, y produce una forma de onda cuadrada que requiere una alta frecuencia de conmutación y un filtro de salida voluminoso para aproximar un sinusoide aceptable. Cada interruptor del puente debe bloquear la tensión total del bus CC, lo que impone un límite tecnológico: por encima de aproximadamente 1700 V de bus, los IGBTs comerciales empiezan a quedarse sin margen; por encima de 3,3 kV, simplemente no existen como componente individual.

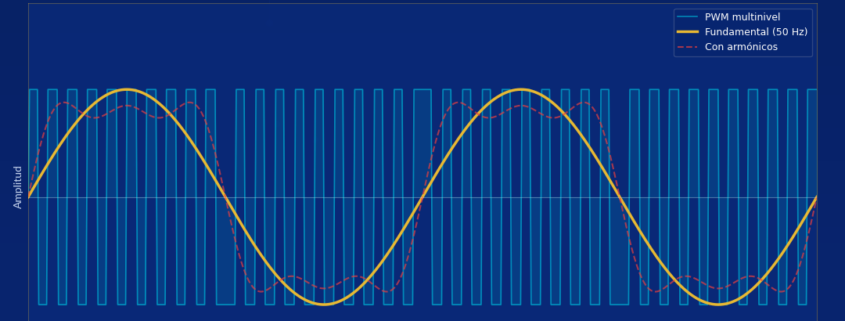

El inversor multinivel resuelve este problema con una estrategia de síntesis aditiva: la tensión de salida se construye sumando contribuciones más pequeñas de niveles intermedios del bus CC o de fuentes independientes. La forma de onda resultante en escalera aproxima naturalmente un sinusoide, sin necesitar conmutar a alta frecuencia. El coste estructural son más componentes que un inversor de dos niveles. La selección de topología es la consecuencia de analizar sistemáticamente cuándo ese coste está justificado.

Las Tres Topologías Clásicas

NPC — Inversor con Punto Neutro Fijado

Introducido por Nabae, Takahashi y Akagi en 1981, el NPC divide el bus CC en (m−1) niveles mediante condensadores en serie y usa diodos de fijación para conectar los nodos intermedios a los puntos de conmutación. El bus CC es único y compartido por las tres fases, minimizando el requisito de capacidad total. La principal limitación es el desequilibrio de tensión en los condensadores del bus CC intermedio — manejable a m=3, pero para m≥5 la complejidad de control es prohibitiva. Prácticamente todos los productos NPC comerciales se limitan a tres niveles.

FC — Condensador Flotante

Propuesto por Meynard y Foch en 1992, el FC sustituye los diodos de fijación del NPC por condensadores flotantes que mantienen tensiones intermedias. Todos los interruptores bloquean la misma tensión y la redundancia de estados de conmutación permite el equilibrado activo de condensadores mediante selección apropiada de estados en cada período de conmutación — más manejable que el NPC. La desventaja es el crecimiento cuadrático de condensadores (un FC de 5 niveles requiere 6 condensadores flotantes por fase) y una compleja rutina de precarga en el arranque. El FC domina la tracción ferroviaria de alta velocidad donde la modularidad por celda justifica el coste.

CHB — Puente en H en Cascada

El CHB conecta en serie múltiples inversores monofásicos completos (puentes en H), cada uno alimentado por una fuente CC independiente y aislada. La tensión de salida es la suma algebraica de la contribución de cada celda. Un CHB con N celdas por fase produce 2N+1 niveles. Sus tres ventajas estructurales — modularidad pura, ausencia de problemas de equilibrado entre condensadores, tolerancia a fallos mediante bypass de celda — lo hacen la topología preferida cuando la aplicación proporciona fuentes CC separadas de forma natural (baterías, strings fotovoltaicos, transformadores multipulso).

Estrategias de Modulación

SPWM Multiportadora y Modulación por Desplazamiento de Fase (PS-PWM)

La extensión natural del SPWM clásico usa (m−1) portadoras triangulares simultáneas, una por nivel, comparadas frente a una referencia sinusoidal. Las variantes PD (Phase Disposition) minimiza el THD de tensión de línea y es preferida en NPC; POD minimiza el THD de corriente. PS-PWM es específico del CHB: cada celda H opera con su propia portadora, desplazada 360°/N respecto a la siguiente, multiplicando efectivamente la frecuencia de conmutación aparente de salida por N sin que ningún interruptor individual conmute más rápido — habilitando eficiencia muy alta a escala de megavatio.

Eliminación Selectiva de Armónicos (SHE-PWM)

Para aplicaciones de muy alta potencia donde dominan las pérdidas de conmutación, SHE-PWM precalcula offline los ángulos de conmutación que cancelan armónicos específicos (5.º, 7.º, 11.º, 13.º). Las pérdidas de conmutación caen al ~1% frente al 3–4% del PWM convencional. La limitación es la respuesta lenta a transitorios y la inestabilidad numérica más allá de 5 niveles.

Frontera Actual — RDC-MLI y Topologías Asimétricas

Las topologías clásicas comparten un problema de escala: los interruptores crecen con los niveles (un MLI de 7 niveles requiere 12 interruptores por fase; uno de 21 niveles, 40). Para compromisos de fiabilidad de 30 años, esta escalada se vuelve inaceptable. Dos enfoques lo abordan:

RDC-MLI (Reduced Device Count): separa el inversor en etapa de generación de nivel (alta frecuencia, determina magnitud) y etapa de generación de polaridad (frecuencia fundamental, decide el signo). Esta separación reduce significativamente las pérdidas de conmutación: los RDC-MLI alcanzan 7 niveles con 8–10 interruptores frente a los 12 del NPC/FC clásico.

Aplicaciones — Dónde el MLI Es la Solución Obligatoria

Tracción Ferroviaria

La tracción de alta velocidad (Talgo, Stadler, ICE) opera con buses CC de 3 kV o 1,5 kV alimentados por la catenaria, accionando motores de varios megavatios. El NPC de tres niveles ha dominado este segmento desde los años 90. La transición al SiC en algunos diseños recientes reabre el debate sobre la vuelta al convertidor de dos niveles — el SiC permite conmutación más rápida sin penalizar pérdidas — pero la decisión de topología sigue siendo específica de cada aplicación.

FACTS — STATCOM y SVC

Un STATCOM moderno de 100 MVAr puede tener centenares de celdas H por fase, cada una conmutando a pocos cientos de Hz, sumando tensiones de salida de hasta 33 kV directamente sin transformador elevador. La modularidad del CHB encaja perfectamente con la fabricación en serie de la sub-asamblea cualificada, y la tolerancia a fallos mediante bypass mantiene la operación con prestaciones degradadas.

HVDC y Transmisión

El VSC-HVDC moderno usa el MMC (Modular Multilevel Converter) — una variante avanzada del CHB con centenares de submódulos por brazo. Las interconexiones submarinas europeas (NorNed, Cobra Cable, Viking Link) usan MMC con varios cientos de niveles, alcanzando THD inferior al 1% directamente en el punto de conexión.

Energías Renovables y Vehículos Eléctricos

Las plantas fotovoltaicas usan CHB naturalmente (cada celda H alimentada por un string de paneles); los parques eólicos usan NPC de tres niveles para convertidores back-to-back; los proyectos offshore usan MMC vía HVDC. En automoción, la transición al bus de batería de 800 V en vehículos premium (Porsche Taycan, Audi e-tron GT, Hyundai Ioniq 5/6) hace que los inversores de tres niveles con dispositivos SiC de 600–650 V sean una alternativa cada vez más atractiva frente a diseños de un solo nivel con margen de tensión ajustado.
