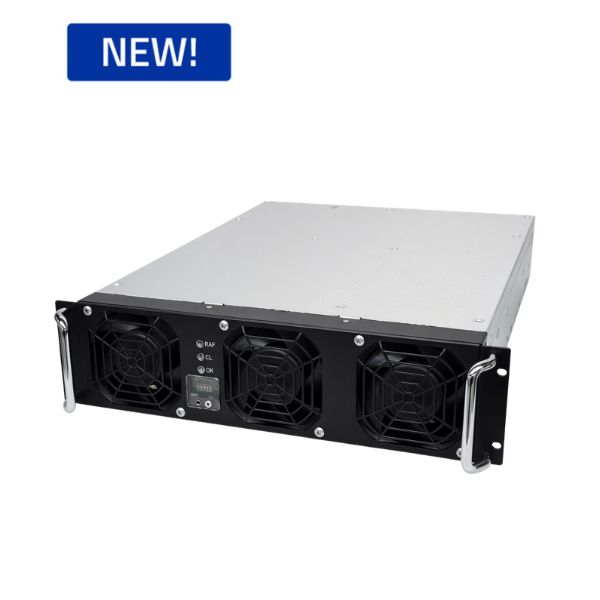

Módulo Convertidor DC/DC Aislado de Alta Tensión 40 kW
CPM-40K
Módulo Convertidor DC/DC Aislado de Alta Tensión 40 kW
El CPM-40K consiste en un módulo convertidor DC/DC galvánicamente aislado de 40 kW, diseñado para arquitecturas de conversión de potencia modular que requieren transferencia de energía controlada entre buses DC de alta tensión, baterías y cargas DC reguladas. Sus amplios rangos de tensión de entrada y salida programable por software, los modos de operación HV y LV seleccionables, el aislamiento galvánico y la comunicación CAN 2.0B proporcionan una plataforma flexible para la integración en sistemas industriales y de conversión de energía. Las aplicaciones típicas incluyen carga rápida DC, sistemas de carga de almacenamiento de energía, subsistemas de micro-red DC, fuentes de alimentación DC industriales y equipos de test de baterías de alta tensión.
CARACTERÍSTICAS CLAVE:
- Módulo convertidor DC/DC aislado de alta tensión, 40 kW
- Amplio rango de entrada: 200–900 Vcc
- Salida programable por software: 150–1000 Vcc
- Modos de operación HV y LV seleccionables
- Hasta 98% de eficiencia pico
- Aislamiento galvánico entre entrada y salida
- Interfaz de comunicación CAN 2.0B
- Integración modular y en paralelo
- Amplio rango de temperatura de operación (−40°C a +75°C)
- Protecciones eléctricas y térmicas completas
- Cumplimiento EMC IEC 61851-21-2
- Encapsulado top-layer para entornos agresivos
Garantía
3 Años
Descargas
Datasheet| Product reference | Input Voltage Range [VDC] | Output Voltage Nom. [VDC] | Output Current Max. [A] | Efficiency Typ. [%] | Output Power Max. [W] |
|---|---|---|---|---|---|
| CPM-40K-36133 | 200 – 900 | 800 (rated) | 133.3 (LV) / 80 (HV) | 97.5 | 40000 |
